Servis beberapa tv

TV SHARP Qbeat ada suara dan OSD tapi tak ada gambar!

                 Sore tadi dapet panggilan service tv di desa Rejomulyo kecamatan Kartoharjo,sesampainya di TKP tv langsung saya ONkan sebentar untuk mengecek keluhannya,dan keluhan pertama adalah ketika tv di ON kan led indikator nyala merah,tekan tombol POWER di remot led indikator nyala hijau sebentar terus balik nyala merah tanpa kedip sama sekali,di tekan tombol POWER di remot sudah nggak respon lagi,hmmmm.....okelah!
                 Bismillahir Rohman Nirrohim......tv langsung saya bongkar,tv ini menggunakan aisy single TDA9381PS/N2/1/0747 (IX3368CEN6),aisy vertikal TDA8357J dan STR F6653,kemudian saya lakukan pengukuran tegangan di B+ nya ketika posisi led indikator nyala hijau sebentar,dan hasilnya ada tegangan 115V,ukur transistor horizontal D1877 nya juga masih oke,ukur tegangan 180V ketika led indikator nyala sebentar 0V,ukur H/T juga 0V,tegangan 40V vertikal juga 0V,naaaaaah........FBTnya nggak beres nih! lalu saya copot FBT dari mainboardnya,saya teliti di sekeliling bodynya ternyata memang mau njebrot,langsung aja kabur ke toko Barokah Elektronik ndilalah stock habis,akhirnya F0193PEN1-SA saya ganti dengan F0101KM-SA.
                Setelah FBT terpasang kemudian tv saya ON kan dan m@k CRAAAAK.....tv langsung nyala,OSD sudah nongol, suara juga oke,tapi gambarnya kok nggak nongol ya? waduh cilekek iki.....

                  Akhirnya dapet keluhan yang kedua deh hehehehehe.....ada suara tapi nggak ada gambar! Hmmmm....akhirnya teringat kasus tv Sony yang kemarin.lamgsung saja saya ukur pin ABL FBTnya dan Masya Alloooooh.....ternyata nggak ada tegangan sama sekali alias 0V,ck...ck...ck...ck....ck...ngejar maling tegangan lagi deh hihihihihihi.........setelah berburu di dapati R609 dalam kondisi hangus,buka skemanya di ponsel dan ternyata R609 senilai 15K,langsung ganti dengan yang baru,kemudian tv saya ON kan dan gambarpun langsung nongol,Alhamdulillahir Robil Alamin........kemriuk juga ternyata hehehehehe.........
               Semoga bisa menjadi bahan referensi bagi rekan-rekan dan SUKSES buat sampean-sampean SEMUA!!!!

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

Rabu, 17 November 2010

TV LG RD-21FB70V Mati Standby

Kali ini kedatangan teman seprofesi yang membawa tv LG tapi cuma chassisnya saja,nomernya SC-023D dengan type RD-21FB70V dengan keluhan kerusakan mati standby saja.Chassis tv ini menggunakan aisy single type LG8046-32A atau 8823CPNG5JK3,aisy vertikal LA78040,dan STR F6654.

                 Langsung saja saya obrak-abrik di meja kerja,pertama saya pasang dulu yokenya,kebetulan ada stock yoke untuk tv model slim,langsung tancepkan kabelnya ke soket,m@k cleep!!!

Kemudian jauhkan tudung anoda dari mainboard,dan juga board RGBnya,kemudian tv saya coba ON kan,LED indikator menyala merah,kemudian saya pencet tombol CHANEL + nya di panel,tapi tak ada reaksi apapun,LED pun nggak berkedip sama sekali,kukur-kukur disik aaaaahhhh.... hehehehe.......

                 Kemudian saya lakukan pengukuran tegangan di pin POWERnya yaitu pin 64 dan terukur tegangan sebesar 2.5V,saya pencet tombol CHANEL + tetapi tegangan di titik tersebut tidak mau HIGH maupun LOW,di pin KEY pun tidak menunjukan reaksi apa-apa.

                 Lalu pemeriksaan beralih ke pin RESETnya di sini terukur tegangan senilai 4.5V and it's OK,beralih lagi pemeriksaan ke XTALnya,dan di dapati di kedua pinnya tegangan masing-masing senilai 2.5V dan 1.8V,and it's OK,beralih lagi ke pin SDA dan SCLnya,pada pin SDAnya terukur tegangan senilai 3.2V dan di pin SCLnya terukur tegangan senilai 0.9V,Naaaaaaahhhh........di sini rupanya ada kejanggalan,seharusnya kan tegangan di pin SDA dan SCL setidak-tidaknya tegangannya sama hehehehe......

                 Perburuan pun di mulai,yaitu mengejar maling tegangan di sepanjang jalur SCL,dan akhirnya pun si maling tegangannya adalah D23 dalam kondisi setengah short circuit hehehehe.....D23 pun akhirnya saya ganti dengan IN4148,setelah pergantian tersebut tv pun saya coba nyalakan dan m@k CRAAAAAK.......tv pun sudah bisa ON start lagi.

                 Alhamdulillah ya Alloh! akhirnya bisa terselesaikan juga masalahnya.

SUKSES buat sampean-sampean SEMUANYA!

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

Data Pin FBT tv PANASONIC 1

• Persamaannya adalah :
• Juga masih menyusul hehehehe........

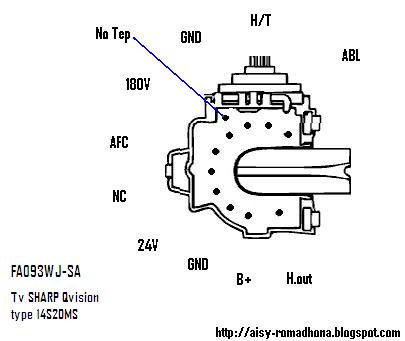

Data Pin FBT tv SHARP 2

• Persamaannya adalah :
• masih menunggu susulan hehehehe..........

Selasa, 16 November 2010

Data Pin FBT tv SHARP 1

• Persamaannya adalah :
• BSC25-0232A (Tv Sharp type 51DXF200,51WF200MS)
• JF0501-32601 (Tv Sharp type 21GXF250E2)
• FA-135WJZZ (Tv Sharp type 14R20D)
• BSC25-0216F
• FA-094WJ-SA (Tv Sharp type 51X200MS)
• FA-133WJ (Tv Sharp type 21DF251E)
• BSC24-2688S

Data Pin FBT tv KONKA

• Persamaanya adalah :
• JF0501-19133 (Tv Konka type K2138CZ,K2178C)
• BSC25-2692S (Tv Konka type K2139C3)
• BSC25-0206 (Tv Konka type K1438C3)
• BSC25-2666S (Tv Konka type K2129F2)
• BSC25-0106 (Tv Konka type K1418C)
• BSC25-0111 (Tv Konka type K2129F3)

Minggu, 07 November 2010

Lagi....TV Sony KV-1405GE,Ada suara nggak ada gambar!

                 Kemarin sore lagi-lagi dapet servisan tv sony yang blank,ada suara tapi nggak ada gambar,typenya KV-1405GE yang menggunakan aisy program M34302M8-712SP,aisy kroma CXA1213BS,aisy vertikal LA7830,dan STR S6307.Box belakang saya buka dan tv saya ON kan kemudian saya amati heaternya dalam kondisi nyala,lalu saya puter maksimal potensio screen di blok RGBnya,gambar muncul tapi sangat gelap sekali,kemudian saya lakukan pengukuran di pin G2 soket CRTnya dan saya dapati tegangan 45V,padahal normalnya untuk jenis trinitron sekitar 450V DC,jelas ada yang nggak beres di jalur ini.
                 Pada tv ini untuk tegangan screen dan fokusnya mengambil dari jalur H.out FBT,dengan melewati R852=1K baru masuk ke D852=RGP02,naaaaaaah....R852 inilah penyebab dropnya tegangan screen dan fokus CRT,kondisi bodynya sih masih bagus tapi setelah di ukur ternyata putus,kemudian saya ganti dengan yang baru,saya coba ON kan tv mak craaaaaak......eeeee....R852 tersebut langsung terbakar,waduuuh.....apanya lagi nih? Setelah saya teliti ternyata penyebabnya adanya loncatan tegangan di pin 1000V ke GND,setelah saya bersihkan PCBnya jelas sekali jalur loncatan tersebut sampai membekas di PCB,setelah pembersihan PCB R852 saya ganti lagi dan saya coba ON kan tv nya lagi,dan m@k craaaaak......tv sudah normal kembali,hehehehehe.....syukur Alhamdulillah!
                 Dan lagi-lagi penyebab kerusakannya adalah hanya sebuah resistor saja,maka dari itu jeli dan telitilah di setiap menghadapi setiap servisan tv,janganlah mikir yang susah-susah dulu,siapa tahu penyebabnya hanya part yang murah-murah saja. Semoga ada manfaatnya dan SUKSES buat ANDA semua.

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

Kamis, 04 November 2010

TV SONY KV-G14B1,Ada suara nggak ada gambar

                  Kali ini saya dapet lagi servisan tv Sony type KV-G14B1 dengan kerusakan tv di ON kan suara keluar normal tapi gambar nggak muncul,jadi layar hanya blank hitam gelap hanya OSD saja yang muncul (seperti pada gambar di atas). TV ini menggunakan aisy program CXP85116B dan aisy kroma TDA8366,STR s6707 dan aisy vertikal LA7830.
                  Di lihat dari gejalanya sih saya menduga kerusakan di switch AV atau bisa juga di pin IK nya,ternyata saya salah,karena setelah saya ubeg di jalur IK maupun di area switch AV tidak ada yang bermasalah,kemudian pemeriksaan di alihkan ke area ABL karena kerusakan di area ini juga bisa membuat layar menjadi gelap,kemudian tv saya ON kan dan saya ukur nilai tegangan di pin ABL FBTnya dan ternyata hanya 0V saja,
                  Pantesaaaaan.....harusnya kan dalam kondisi layar gelap,tegangan di pin ini sekitar 13V,la ini kok nggak ada tegangan sama sekali,langsung saja saya lakukan inspeksi mendadak ke area ABLnya,saya absen satu per satu resistor-resistor yang nggak komplit lagi nilai hambatannya,naaaaaah....akhirnya ketahuan juga R857=82K ngambeg nggak mau sekolah lagi karena putus tali sepatunya wakakakakaka..........

                 Setelah penggantian resistor tersebut tv pun bisa normal kembali. Kemriuk lagi niiiih kasusnya hehehehe.... Ya syukur Alhamdulillah....Gusti Alloh memberiku kemudahan di dalam setiap pekerjaan,AMIN!! SUKSES buat SEMUA!!!

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

TV LG Flatron 21FB7CG,Transistor horizontal nggak awet!

                 Kali ini dapet panggilan service lagi di desa Sempol kec.Maospati di rumahnya Mbak Mira,adapun tv nya adalah LG type Flatron 21FB7CG dengan no.chassis CW81A yang menggunakan aisy single LV76213 3C 54C8,STR w6654A,dan aisy vertikal LA78040 dengan kerusakan tv sebentar-sebentar mati total lagi,"hari ini di service besok lusa mati total lagi,di service lagi besok mati total lagi"begitu kata Mbak Mira,akhirnya Mbak Mira pun memanggil saya untuk menservice TV LG nya.
                 Dari gejala awal tampaknya di sebabkan karena tegangan B+ yang nggak normal,setelah tv saya buka dan lakukan pemeriksaan saya dapati TR horizontal dalam kondisi short,kemudian saya ganti dengan yang baru dengan TT2190,kemudian tv saya ON kan dan mau nyala dengan normal dan sambil mengamati panas dari TR horizontal tersebut dan ternyata normal-normal saja alias tidak terjadi kenaikan suhu yang begitu cepat.
                 Kemudian saya lakukan pengukuran tegangan di pin B+ FBT,alangkah terkejutnya saya karena di titik ini terukur tegangan senilai 149V!!!.....WOOOOW.....kok TR horizontalnya nggak langsung mati plethes ya???...kukur-kukur disik aaaaaahhhh.....!!! Buru-buru langsung saya OFF kan tv sebelum Tr horizontalnya jadi korban hehehehe.....kemudian saya lakukan pengecekan semua komponen di jalur B+ yang menuju optocouplernya,karena di area inilah jika terjadi masalah bisa menyebabkan tegangan B+ menjadi naik,walhasil di temukan R815=91K melar menjadi 149K dan R816=91K melar menjadi 102K.

                 Setelah penggantian kedua Resistor tersebut tv kembali saya ON kan dan saya ukur lagi nilai tegangan B+ nya dan terukur sekitar 110V saja,naaaaaah...begini kan baru aman untuk TR horizontalnya hehehehe.....!! Alhamdulillah Ya Alloh,akhir-akhir ini setiap dapet garapan yang rusak kok cuma resistor tok yo,wah bathiku soyo akeh iki wakakakaka.....uwiiiih...kemriuk tenan lo! Semoga garapan kemriuk juga tertular buat sampean-sampean SEMUA! Sukses Selalu!

Penting!!!

Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

Senin, 01 November 2010

TV China Nggak Dapat Siaran

                  Kemarin siang dapet panggilan service untuk memperbaiki tv china yang nggak bisa menangkap chanel dari beberapa siaran stasiun tv,jadi ketika di lakukan auto search/manual search/fine tuning tv tidak ada chanel yang tertangkap sama sekali,ketika search berlangsung,raster noise salju(red.raster kepyur) nggak ada,yang ada adalah hanya layar hitam gelap dengan OSD dari proses searching saja yang nampak.

                  TV ini menggunakan IC kroma LA76810A, IC program LC863532C 55P9,IC vertikal LA78040,melihat gejala yang ada nampak jelas kalau rangkaian IF belum bekerja karena di tandai dengan hilangnya raster noise salju/raster kepyur,kemudian saya lakukan pengukuran tegangan di semua Vcc yang masuk ke IC kromanya,antara lain di pin 8=5V,pin 18=8V,pin 25=5V,pin 31=5V,pin 43=5V,naaaaaah di pin 8 inilah si tegangan 5V nya absen nggak tahu lagi keluyuran kemana,setelah saya telusuri eeeeeee......ternyata lagi di palak sama L102 di pintu gerbang Vcc IF nya hehehehe.......setelah saya ganti pemalak tegangan L102 tersebut dengan R 0,47ohm,boleh masuklah tegangan 5V tersebut ke pintu gerbang Vcc IFnya,dan akhirnya setelah TV di ON kan,para chanel siaran tv pun pada bermunculan semua,hehehehehe.......senangnya hatiku dapet bayaran lagi kikikikikiki...........

SUKSES buat sampean-sampean SEMUA.....................
