    berbagai kerusakan tv LCD/LED merk LG

      LCD LG 42"  model 42LC4R suara krotok-krotok dan lama-lama jadi ngosos saja
        problem : Suara ada gangguan krotok-krotok dan lama-lama hilang tinggal suara ngosos
        ANALISA :

    • Buka service-manual – untuk melihat blok-diagram. Dengan bantuan blok diagram seperti gambar dibawah kita akan lebih mudah dalam menganalisa dan mengevaluasi sumber masalah sehingga jangan sampai salah diagnose, karena kerusakan dapat terjadi pada Audio-amplifier, Audio switch, Audio proses atau Tuner.

    http://1.bp.blogspot.com/-IM96I1sHY4g/UUnqv82T0wI/AAAAAAAABwc/J5PdPdV_JIk/clip_image002_thumb%25255B3%25255D.jpg?imgmax=800
    • Coba cek suara lewat AV-in dengan DVD Player – hasilnya suara  tetap ada krotok-krotok
    • Coba cek suara dari jack Audio Monitor-out (MNT OUT)– masukkan sinyal dari monitor-out ke amplifier – hasilnya juga tetap ada krotok-krotok.
    • Cek keluaran suara mono  dari Tuner pin-15 – suara tidak ada masalah
    • Dari percobaan-percobaan diatas, maka kesimpulannya problem ada pada IC VCT-PRO, bukan pada Audio amplifier, karena cek suara dari MNT-Out juga problem
         SOLUSI :
    Kerusakan seperti ini seharusnya dapat diselesaikan dengan penggantian satu blok modul digital. Tetapi ketika ditanyakan ke SC part sudah tidak tersedia lagi. Achirnya dengan kesepakatan bersama konsumen bagian audio kami modifikasi agar LCD tetap dapat dinikmati.

    Caranya adalah sebagai berikut :
    • Suara teve kami ambil langsung dari TUNER pin-15 . Jadi suara nantinya akan jadi mono dan tanpa bass-trebel
    • Audio-amplifier kami buatkan sendiri dengan kit-audio amplifier. Sebab amplifier yang asli (TDA3107D2) adalah merupakan amplifier khusus klas D (PWM amplifier)
    • Untuk pengatur volume suara - kami pasang sebuah VR manual (50k) antara TUNER dengan Audio amplifier.
         Catatan :
    Kalau dilihat dari skematik bagian Tuner LCD, akan terlihat ada 3 macam output.
    1. Video-out (gambar) dari pin-13
    2. Audio-out (mono) dari pin-15
    3. Sound IF-out dari pin-16. Sinyal ini nantinya akan diproses menjadi suara stereo-NICAM oleh IC VCT-PRO.







    LCD LG model 32LG30 tegangan kontrol Power-on goyang-goyang
    Menggunakan 2 buah board, yaitu (1) Board Power-suply/Inverter dan (2) Board-Digital
        Problem : stand by – ketika tombol power dihidupkan indikator langsung mati pesawat tidak mau hidup
        PEMERIKSAAN :
    • Menghadapi kasus ini, hal yang pertama kali kami lakukan adalah mempelajari fungsi pin-pin konektor antara Power-supply dengan Digital- board, karena disini umumnya sudah tertera keterangan nama-nama fungsi setiap pin.
    • Cek tegangan 5v Stand-by - normal.
    • Cek tegangan Power-ON dari digital-board – ternyata tegangan goyang-goyang naik-turun.
    • Coba cut kabel kontrol Power-ON  . Ukur tegangan pada kabel yang berasal dari Board-Digital……lho kok tegangan tidak naik-turun lagi, stabil pada 3v
    • Coba triger pin Power-On pada board Power-suply/Inverter dengan cara memasang sebuah Resistor 560 ohm antara supply 5v dengan pin-Power-On…………..lampu back light langsung dapat nyala normal
         SOLUSI :
    • Sulit menganalisa kenapa jika kabel Power-On disambung tegangan bisa jadi goyang-goyang naik-turun
    • Coba otak-atik - maka solusi achirnya kami pasang tambahan sebuah Resistor 5.6K antara pin 5v St-by dengan pin Power-On, dan kabel kontrol Power–on kami sambung kembali.
    • Dan pesawat dapat dikontrol hidup-mati pakai remote dengan normal.



    LCD TV LG 32LK331 Mati Total
        problem : mati-total , sama sekali tidak ada tanda-tanda kehidupan.
        perbaikan : Untuk mengetahui kiranya ada dibagian mana penyebab kerusakan segera kita buka LCD TV-nya, ternyata sudah tidak komplit isinya. Rangkaian PSU/ power supply unit sudah tidak ada, pantas saja jadi mati-total, dan untuk memperbaiki ini tentunya mesti beli 1 modul. Ada sedikit kesukaran mengingat kita tidak mempunyai contoh PSU jadi kita coba browsing via Google dan alhamdulillah akhirnya ketemu juga. Untuk contoh PSU memang kita sudah dapat yang mesti kita ketahui adalah besarnya PSU apakah nantinya sesuai dengan posisi di rangka saat kita pasangkan. Untuk yang satu ini caranya hanya dengan mengukur panjang dan lebar posisi baut, kita menggunakan media timah solder biar simpel. Harga PSU dalam kisaran 400-450 ribu, dan poin utamanya adalah menyamakan output dari PSU dengan kebutuhan Logicboard.
    Untuk type Logicboard yang digunakan membutuhkan supply tegangan 3,5 volt dan 24 volt jadi ini harus sama jangan sampai salah, akan sangat fatal bila itu sampai terjadi. LCD TV LG ini memang sudah dari bengkel servis jadi agak sedikit cemas apakah akan berjalan lancar bila kita pasangkan PSU baru. Alhamdulillah setelah kita pasangkan PSU baru semuanya berfungsi dengan baik, tidak ada  masalah baru.
         kesimpulan : Untuk kasus seperti ini mungkin tidak susah karena tinggal beli 1 modul, hanya sedikit pengetahuan yang mesti kita ketahui yaitu pastikan tegangan output PSU sesuai dengan kebutuhan Logicboard, di papan PCB bisa dengan jelas kita lihat poin-poinnya.




    LG LCD TV FLATRON M2341A / M2241A MATI STANDBY
        problem : mati standby yang apabila di hidupkan maka beberapa detik kembali ke standby lagi.
        perbaikan : Dengan menanggapi gejala kerusakan tersebut saya memprediksi kerusakan pada bagian power supply segera saya buka tutup bagian belakang tv, semua komponen saya cek terutama pada bagian power supply dan ada dua tegangan yaitu 12v dan 5v di mainboard / pcb power supply.
     Setelah cek dengan avo meter sekala di 50 vdc dan saya amati ternyaa4 pada waktu tv mulai on tegangan tersebut perlahan turun dari 12 volt, ini menunjukan bahwa tegangan tersebut drop dan power supply tidak mampu menyupply dengan baik kebutuhan tegangan yang semestinya dibutuhkan oleh mainbord tv.
     Jelas saja apabila mainboard / pcb tv kurang mendapatkan supply tegangan yang cukup maka tv tersebut akan kembali standby dikarenakan melemahnya tegangan pada power supply dan di bawah ini gambar dari blok area power supply LG LCD TV FLATRON M2341A

     Kemudian saya cek penyebab dari melemahnya tegangan power supply tersebut dengan meneliti secara cermat komponen-komponen yang ada pada power supply dan di sini saya dapati 4 buah elco power supply tegangan 12v dan 5v dengan keadaan rusak serta menggelembung dan inilah yang menyebabkan melemahnya system kinerja dari power supply di bawah ini 4 buah elco yang saya ganti.


     Begitu selesai saya ganti elco tersebut LG LCD TV FLATRON M2341A garapan saya kembali hidup normal.
          kesimpulan : ada 4 elco di bagian pwr supply yg harus diganti




    KERUSAKAN LCD LG 42" 42CS560 gambar tidak mau tampil
        problem : keluar suara, gambar tidak mau tampil, pindah chanel volume besar kecil normal semua..
        penyebab : data di memory lc24h32 teganganya tidak imbang di clock sama sata tidak sama, selisih 1,1 volt sehingga menyebabakan gagal booting gambar terutama umpan di ic programnya..
        solusi : setelah di ganti ic memori lc24X265 ext tcon samsung..tiba2 mak jreeng lcd normal kembali..sempat terjadi nyala lama karena proses booting ic...
        kesimpulan : kerusakan terletak pada ic memory.



    LG LCD 42" kadang hidup kadang mati
        Problem kerusakan : Setelah power remote posisi dihidupkan, kadang kala baik gambar maupun suara normal .Tetapi setelah kurang lebih 5 menit gambar dan suara mati , sedangkan lampu power indikator led hanya kedap kedip. kalau gambar dan suara sudah mati , power LCD sulit untuk dihidupkan .
        Perbaikan :
    a.Langkah Pertama buka tutup kabinet belakang :
     Melihat komponen didalam ada 3 modul yang tidak ada kotoran sama sekali, ini menunjukkan bahwa keadaan LCD masih baru .
    b.Langkah kedua pengukuran pada rangkaian Inverter power suplay :
     Ternyata dari steker ac masuk langsung menuju power suplay, tanpa melalui switch power . Power LCD hanya dikendalikan oleh remote kontrol . Sedangkan pengukuran pada salah satu tegangan yang agak meragukan adalah tegangan yang menyuplay ke modul receiver tuner, eprom ,ic kontrol mengalami penurunan tegangan yang seharusnya ada tegangan sebesar 16,5 volt tegangan menurun menjadi 11,5 volt .
    c.Langkah pergantian spare part mulai dari :
     Resistor yang molor nilainya ,elko sampai pada transistor tidak menghasilkan perubahan signifikan ,ada perubahan hanya bisa hidup 1 hari saja setelah itu penyakitnya stroke kambuh lagi, kadang hidup kadang mati .tegangan 16,5 volt dikendalikan oleh ic mikro dibalik pcb sebagai pengolah frekuensi tegangan inverter, sedangkan kalaupun mau mengganti ic inipun tidak terjual umum , harus 1 modul.
    d.Langkah akhir :
     Terpaksa membeli spare part 1 modul power suplay LCD tersebut , dan pesan di dealer LG hampir kurang lebih 2 minggu barang baru datang .Setelah modul power suplay terpasang sekarang waktunya untuk mencoba menghidupkan ,Ternyata benar tegangan 16,5 volt normal dan LCD pun hidup dengan sempurna , baik gambar maupun suara sudah normal .Setelah dites selama 2 hari tidak ada kendala , keadaan semua menyala dengan normal maka LCD sudah layak untuk diserahkan pada yang empunya.
          kesimpulan : harus mengganti 1 modul power supply LCD




    LG MONITOR TV LCD M2241A MATI standby


          problem : mati stby ,lampu led indikator kedap kedip .Saya menduga kerusakan awal ada yang short di bagian 12 volt atau di 5 volt nya .
          perbaikan : setelah dibuka ternyata IC untuk menghidupkan trafo neon pecah .
     lalu saya ganti IC  dengan yang baru APM4550 ,dicoba dihidupkan , TV langsung nyala ,namun dalam waktu 3 menit IC nya hangus lagi terbakar .setelah di cek dan analisa saya curiga panel rusak ,lalu saya bongkar panelnya dan ternyata neon LCD di panel gosong atau terbakar ,
    lalu saya bongkar panel LCD dan dilakukan penggantian ,kebetulan stok neon 24 inchi masih banyak,
    setelah diganti TV lcd sembuh dan normal lagi
          kesimpulan : yang rusak adalah neon LCD yang ada di panel




    Tv LCD 32" standby
        problem : standby tidak  mau on
        SOLUSI :
    • Coba di power lewat tombol panel maupun remote tidak mempan semuanya
    • …………….“Wah…….pasti modul digitalnya yang problem !”……”pasti sulit nih…”
    • Berpikir sejenak, pikir-pikir dulu langkah apa yang akan dilakukan
    • Coba lepas konektor kabel board tombol-tombol panel, …………………kemudian hidupkan dengan remote…………dan….. “pet” lampu indikator stand-by langsung padam…….dan sebentar kemudian byaaaar…..layar langsung nyala dengan noise.
    • Pasang antena dan cek gambar maupun suara…semuanya OK.
    • Langsung periksa board tombol-tombol panel….diketemukan tombol untuk “POWER” short……..
    • Wah…wah….wah kok jadi hanya enak begini……tidak jadi berpikir keras.
          kesimpulan : penyebab kerusakan hanya dikarenakan tombol power short



    LED TV LG problem

          problem : Dengan kerusakan sulit untuk dinyalakan,setelah nyala unit stanby sendiri dengan interval yang tidak tentu.
          perbaikan: Analisa sementara kami ,kerusakan ada dibagian Power supply unit,karena memang dilihat dari fisiknya,banyak kapasitor yang sudah menggelembung.
    setelah diganti semua yang dicurigai dan dipasang kembali,kemudian kita coba.
    Unit Tv dapat menyala dengan sempurna,namun timbul masalah yang kedua.Setelah beberapa menit dicoba, ternyata tv kembali ke posisi stanby,sampai diulang untuk dicoba start kembali ternyata hasilnya sama.
    Setelah di analisa secara teliti ternyata kerusakan ada dibagian regulator power supply mainboard.
    kerusakannya ada dibagian kapasitor mainboard yang sudah berkurang kapasitasnya,walaupun secara fisik,bentuknya tidak berubah.


    Kamipun segera berinisiatif segera mengganti kapasitor tersebut.
    Setelah diganti dan dicoba lagi unit pun dapat kembali menyala.Dan setelah di test selama beberapa jam ternyata unit dapat bekerja dengan normal tanpa ada problem lagi.
           kesimpulan: dlm kasus ini ternyata yg bermasalah yaitu ada nilai kapasitor di bagian regulator power supply mainboard yg berubah(mengecil)




    LCD LG 32LK313 gambar lama-lama cacat

    KASUS :
    • LCD LG 32LK-313
    • Setelah dihidupkan setengah jam gambar cacat garis-garis horisontal seperti printer tinta mau habis.
    • Remote dan tombol panel jadi tidak berfungsi.
    • Kemudian jika tv dimatikan, maka pesawat tidak mau dihidupkan lagi (led indikator tidak nyala sama sekali)
    • Ditunggu sekitar setengah jam….pesawat bisa hidup lagi….dengan problem yang sama.
    PEMERIKSAAN AWAL :
    • Saat gambar problem - cek tegangan-tegangan pada semua regulator pada main-board normal.
    ANALISA:

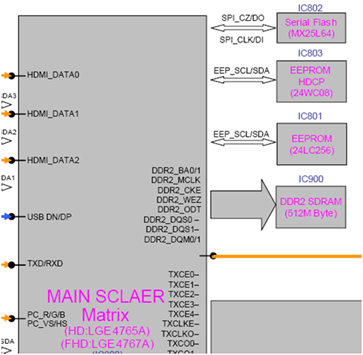

    • Kami perkirakan kerusakan pada BGA RAM memori atau Chipset pada main-board yang masalah.
    Minta ide ke rekan2 yang sudah pengalaman, kemungkinan lain adalah :
    • Elko filter supply Vcc pada RAM memori kering.
    • Komponen resistor ladder chip antara Ram memori dan Chipset ada yang kurang kontak
    • Cek tegangan Vref RAM memori.
     imageR ladder chip
    SOLUSI :
    • Coba reball (solder ulang dengan blower) BGA RAM memori dengan setting blower 3000C, angin angka 5 dengan waktu hitungan pelan-pelan sampai angka 10……..hasil ny tv bisa bertahan sampai satu jam lebih
    • Ulangi reball dengan setting dinaikkan menjadi 3500C dengan hitungan sampai angka 15…….hasilnya tv sudah dirunning selama 2 hari no problem.





    Panel LC320DXE gambar ada gangguan garis-garis vertikal


    KASUS :
    • LG menggunakan panel LC320DXE, T-con ada dibawah........katanya tuser yang kirim kerjaan “ngeblok vertikal” kayak HV10E……...
    • Tak pikir pasti gampang seperti HV10E....................langsung bongkar tanpa coba cek  problemnya dulu........ternyata bukan seperti problem HV10E.......
    • Kalau pd HV10E bagian yg ngeblok vertikal kan "tdk kelihatan gambarnya" sama sekali ....lha disini ternyata "masih kelihatan ada gambarnya komplit"....tapi ada gangguan banyak garis2 vertikal tdk beraturan yang menutupinya ( kaya ada tirainya....) sehingga gambar jadi agak kabur dan warna tdk cling…..
    clip_image002
    clip_image004
    Kira-kira seperti inilah problemnya, tapi lebih parah
    (gambar bukan berasal dari pesawat yang rusak)
    SOLUSI :
    • Setelah periksa seputaran T-con dan panel – diketemukan konektor antara kabel flatwire 50-pin (…..ini namanya kabel RSDS) dengan pcb strip panel korosi hitam-hitam.
    • Setelah dilakukan pembersihan…..dan diperiksa….diketemukan ada 3 jalur yang putus………Kalau dibaca dari board T-con – jalur yang putus tersebut adalah CLK3, CLK4, dan CLK6.
    • Cari part pengganti rasanya sulit……..
    • Setelah beberapa hari memikirkan dan ber-eksperiment tentang “teknik” cara menyambung jalur putus lembut yang tersebut (………Alhamdullillah……maklum mata ini hanya dengan Izin dan ke-Besaran Allah sudah dipakai selama 65 tahun tapi masih cukup baik )…
    • Hari ini 3 jalur sukses dapat disambung…..dengan membutuhkan waktu hampir 2 jam lebih.
    • Pesawat siap dicoba…….cek dulu untuk memastikan tidak ada yang short…….dan dengan jantung berdebar coba hidupkan…….dan Alhamdullillah………gambar langsung cling…..

    Catatan :
    • Untuk pekerjaan seperti ini – rasanya lain kali sudah “sangat perlu” untuk memiliki kaca pembesar handsfree alias tidak perlu dipegangi,……..agar kedua tangan bisa bebas bekerja. Paling tidak kaca pembesar harus mempunyai factor pembesaran 3 sampai 5 kali.
    • Sedang untuk penerangan lebih baik menggunakan lampu duduk led, agar tidak panas.







    sumber :
    marsonotv.blogspot.com
    www.hamimservis.com\
    www.gratisdownloadsmp3.com
    servis-lcd.blogspot.com
    servicetvarema.blogspot.com
    avtronicservice.blogspot.com
