Sirkit protek Sanyo chasis AC5 dg QXXAVC305 dan LA76818

Protek input adalah pin-27 PF (Power Failure) QXXAVC305

Protek akan aktip bekerja disebabkan karena :

• Heater protek. Disebabkan misalnya karena heater tidak nyala karena solderan retak, tegangan heater drops, flyback belum kerja, atau ganti flyback bukan ori (sirkit lihat gbr. dibawah)

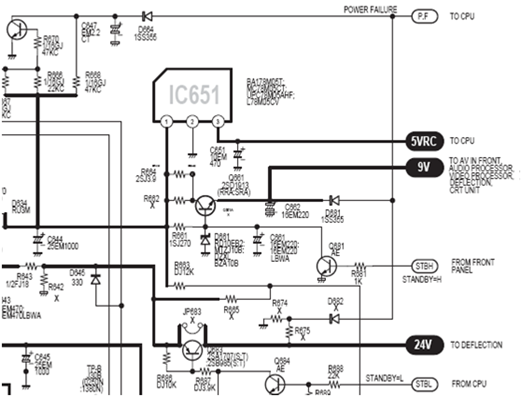

• Tidak ada tegangan keluaran 9v dari transistor regulator Q661.
• Tidak ada tegangan keluaran 24v untuk bagian vertikal dari tranfo switching.
• Tidak ada tegangan pada elko C467.

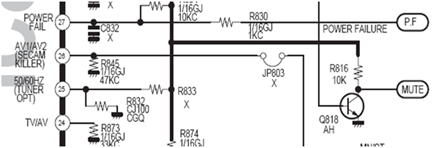

Secara total protek dapat dilumpuhkan dengan melepas R830 yang berhubungan dengan pin-27 (lihat gbr. diatas)

R475 disambung ke flyback (Heater) Normal tegangan pada elko C469 harus lebih dari 9.1v sehingga diode zener D476 tembus dan pada R479 ada tegangan. Jika tegangan pada elko kurang dari 9.1v, maka pada R479 tidak ada tegangan tembus, dan menyebabkan protek Protek dapat dilumpuhkan dengan melepas D468AA





*********************
