CARA MEMASANG UNIVERSAL MPEG DVD



 Sebenarnya saat ini di pasaran sudah banyak beredar mpeg universal untuk dvd berikut disertakan cd upgrade sekaligus manual operationnya,namun karna masih ada rekan-rekan menanyakan karna masih kurang mengerti tentang cara pemasangan sekaligus settingnya,nah maka kali ini yang saya angkat adalah universal mpeg yang menggunakan chipset  SUNPLUS SPHE8202D yang merupakan satu produk dari

Kemudahan dari mpeg universal ini adalah:

1.catu daya 5v dan 12v,tp bisa digunakan untuk 5volt saja,dg cara menyambung jumper di bawah pin vcc yg telah disediakan
2.soket mekanik dan optik yang umum dan universal ,bahkan disediakan 2 buah soket untuk type yg berbeda ( suport untuk kebanyakan type optik DVD )
3.mempunyai fasilitas untuk menyesuaikan diri dgn remote asli (orisinil)
4.mempunyai fasilitas untuk menyesuaikan perintah panel dan tampilan LCD pada hampir semua merek LCD/DISPLAY panel DVD
5.mempunyai fasilitas VGA out dan DVD out
6.mempunyai fasilitas masukan untuk USB ( port USB yang terpaket langsung )
7.dapat diaplikasikan pada hampir semua perangkat DVD player ataupun VCD player(up-grade) .


CARA PEMASANGANNYA :
1.PASANG /SAMBUNGKAN SEMUA SISTEM SOKET BAIK UNTUK MEKANIK TRAY MAUPUN MEKANIK SERVO SESUAI DGN IDENTITASNYA .

Jika Player menggunakan sistem penutup yang PULL-UP / buka tekan ( pada kebanyakan Player merek polytron),anda cukup memasang dua buah kabel hanya untuk swith CLOSE nya saja.

2.PASANG KABEL OPTIK PADA SOKET YG SESUAI ( terdapat dua pilihan type optik : untuk optik sony/hitachi dan optik sanyo ).

3.BEBERAPA TYPE OPTIK YG DI DUKUNG ADALAH :SANYO SF HD60, SF HD62, SF HD 65, SONY KHS 313 dan lain2

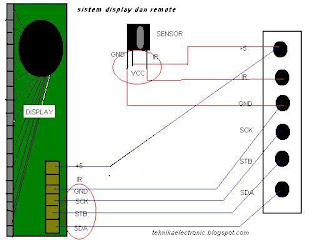

4.PASANG KABEL SISTEM PANEL / LCD SESUAI DENGAN IDENTITASNYA ( SDA - SCK -STB DAN VCC) UNTUK SENSOR REMOTE, ANDA HANYA CUKUP MENGAMBIL SATU JALUR SAJA LANGSUNG DARI KOMPONEN SENSOR IR yaitu JALUR IR nya SAJA.

5.PASANG SEMUA JALUR UNTUK AUDIO DAN VIDEO JUGA PORT USB YG TELAH SIAP PAKAI.

6.YANG TERAKHIR ADALAH MENYAMBUNGKAN JALUR POWER SUPLY (5VDC,12VDC)

ADAPUN LANGKAH SETTING UNTUK PENYESUAIAN REMOTE,SCREEN DISPLAY,DAN TOMBOL PANELADALAH SBB:

* Short/koneksikan jumper 8/jumper sett lalu onkan player tanpa ada disk pada tray

maka di layar tv akan setelah pesan no disc akan muncul  pesan : REMOTE NEXT, ini berarti anda harus pencet tombol next pada remote control.setelah anda menekan tombol next pada

remote dilayar tv akan muncul lagi REMOTE PREV, tekan tombol PREV pada remote dan begitu seterusnya anda tinggal mengikuti perintah yang muncul di layar televisi. JIka penu perintah yang ada pada layar tv tdk relevant dengan tombol remot anda maka dapat melompatinya dengan menekan tombol NEXT pada remote,namun apabila ada menu yang terlewatkan dan anda mau kembali ke menu tersebut maka anda dapat menekan menu PREV pada remote control. Dan apabila anda telah selesai mensetting remote contral maka secara automatis akan masuk ke langkah berikutnya yakni SET UP OF PANEL DISPLAY:

Maka pada layar televisi akan muncul:

karna yang saya tangani pada saat itu adalah dvd yang menggunakan display led 4dan8 segmen maka dalam hal ini aku pilih angka 2 pada remot lalu pada layar tv muncul gambar

Karna yang saya tangani menggunakan display led 4 maka saya pilih pencet tombol nomor 4 pada remote maka pada layar tv muncul gambar

Lalu saya gunakan tombol left dan right pd remot untuk ppenyesuaian tampilan led display,dalam hal ini jika setting sudah benar maka pada led display akan tampil  angka 1234 diikuti icon yang ada di sekitar angka tsb, ini menandakan bahwa seluruh display sudah siap,dan sudah terdeteksi dengan benar, Nah jika penyesuaian sudah benar sebagaimana ketentuan di atas tekan tombol ENTER,maka anda kemudian anda akan masuk ke menu setup berikutnya PANEL KEYS SET UP:

Maka tekan salah satu tombol pada panel dvd,misalkan panel eject,maka kemudian muncul perintah

Maka  kemudian pada remot tekan tombol yang berfungsi sama dengan tombol panel yang telah anda tekan . Lakukan hal ini berulang ulang pada tombol panel diikuti tombol yang berfungsi sama dengan tombol panel yang kita tekan terlebih dahulu. Setelah setting tombol panel semua sudah beres lalu kita akhiri langkah set up dengan menekan tombol stop pada remot control. DVD Player siap beraksi untuk dimainkan. Namun jika anda masih belum sukses dalam melakukan dispaly settup jangan putus asa,anda bisa mengulang tanpa harus melakukan setting remot lagi. Caranya tekan tombol OPEN,setelah tray terbuka masukkan kode "3216" maka anda akan dibawa kembali ke menu setup display tanpa harus melelui setup remot lagi,inilah salah satu dari kelebihan MPEG keluaran SUOER ini. Bila dalam melakukan setting display tidak ada tampilan yang benar/cocok,ini berarti anda harus mengeset secara manual segmen-segmen dari led display yag ada pada dvd anda. Caranya adalah setelah memilih jenis display,misalnya LED 5,tapi setelah anda memilih dengan menggunakan tombol right/left pada remot tapi tampilan pada display masih acak tidak muncul angka 12345,tekan saja angka 0 maka anda akan dibawa ke jendela manual setup display,ikuti petunjuk dalam buku manual yang bergambar

maka jika anda sudah benar dalam melakukan setting secara manual pasti akan muncul angka

12345 diikuti icon-icon yang telah anda set.

 Dan terakhir kalinya yang mungkin perlu dilakukan adalah mengupgrade optik menggunakan cd upgrade yang disertakan saat kita membeli mpeg tersebut. Lalu penyesuaian jumper dibalik bawah mpeg tersebut untuk menyesuaikan antara data mpeg dan optik yang akan kita pakai.

ikuti petunjuk dengan seksama. PERINGATAN : Pada saat melakukan upgrade jang sekali-kali menekan tombol apapun atau mematikan DVD karna hal ini mengakibatkan mpeg anda menjadi hang dan harus beli baru lagi
